機械製造工場｜鉄粉下でも安定表示するモニター導入事例 - 株式会社エム・コーポレーション

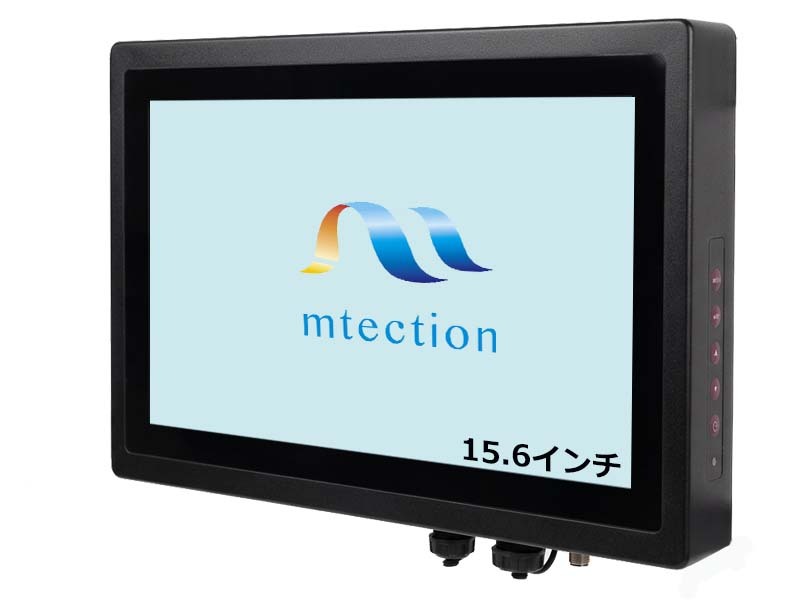

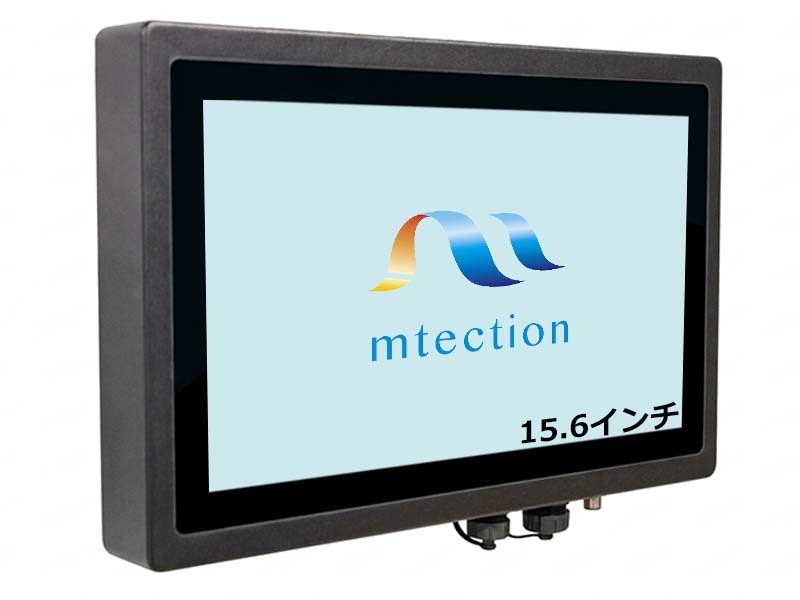

機械製造現場向け密閉構造で表示を保つモニター

設置場所

機械製造工場

業種

製鉄・金属

設置環境

屋内：鉄粉・粉塵・油分

お客様の問題・原因・課題

【問題】
・鉄粉環境で使える表示機器が確保できない
・油分が侵入し表示が安定しない状況が続く
・防塵防水ボックス前提で設置が複雑になる

【原因】
・筐体の密閉不足で油分が内部へ入り込む
・鉄粉が端子部から侵入し誤作動を誘発する
・防塵防水ボックス依存で熱がこもりやすい

【課題】
・鉄粉下でも工程確認を安定させたい
・油分の侵入を気にせず操作したい
・防塵防水ボックスなしで設置したい

解決

🔷 完全密閉型（IP65レベル）
・鉄粉と油分の侵入を抑える構造
・防塵防水ボックス不要で設置できる

🔶 結露抑制機能（ベントによる自然通気）
・温度差がある屋内外で安定動作できる
・内部湿度の偏りを抑える構造

🔷 1台から自由設計（フルカスタマイズ）
・設置寸法や端子位置の個別調整に対応
・工程ライン専用の仕様変更に対応

導入効果

【工程安定】
  工程確認が乱れず作業判断が整えられた

【設置簡略】
  防塵防水ボックス不要で設置負荷が減られた

【故障減少】
  鉄粉と油分の侵入が抑えられ故障が減少した

「鉄粉と油分の影響が抑えられ、防塵防水ボックス不要で設置が簡略化され、工程確認の安定性が高められた。」

納入仕様

・環境性能：IP65レベル(完全密閉型)
・結露抑制機能：独自構造による
・動作温度：0℃～50℃
・動作湿度：10％～100％
・筐体素材：アルミ
・塗装：黒色粉体塗装 (対候性塗料)
・モニターサイズ：15.6インチ
・モニター解像度：1920 x 1080 FHD
・パネル輝度：500cd/m2
・入力端子：HDMI x1 (IP67 HDMIケーブル L=2m 付属)
・タッチパネル：10ポイント 投影型静電容量式
・タッチパネル I/F：USB2.0 (IP67 USB2.0ケーブル L=2m 付属)
・電源：AC100V

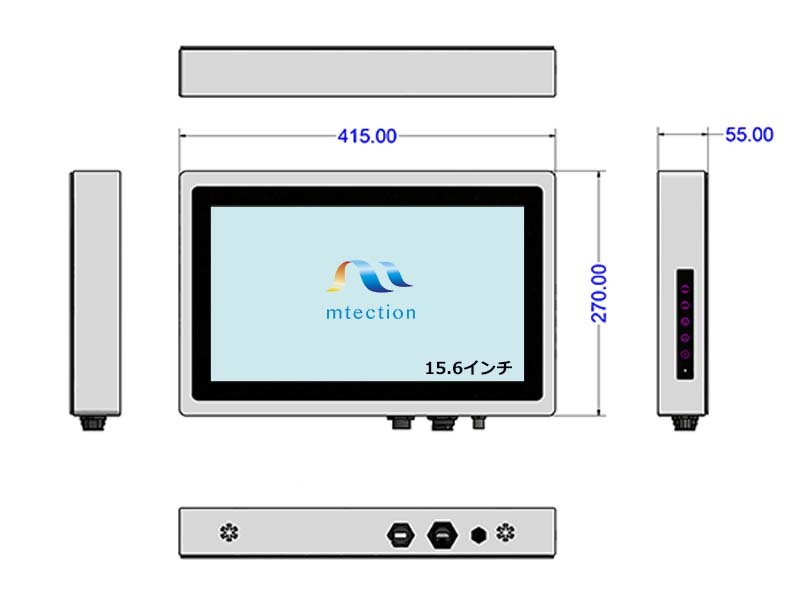

・サイズ：415mm(W) x 270mm(H) x 55mm(D)
・重量：約3.5kg
